رافعة يدوية HCB05 عالية التحمل، رافعة

رافعة السلسلة اليدوية المتينة ذات الرافعة هي رافعة يدوية سهلة الاستخدام والحمل. تتميز بمتانتها وتحملها، كما أنها تتميز بمستوى عالٍ من السلامة. وهي مناسبة للاستخدام في المصانع والمناجم ومواقع البناء والأرصفة والمستودعات، وغيرها. وتُظهر تفوقها في تركيب الآلات ورفع البضائع، خاصةً في العمليات المفتوحة والتي لا تتطلب طاقة.

تحتوي رافعة الرافعة على موديلات HCB10، HCB20، HCB30، HCB50، HCB100، HCB200 لقدرات مختلفة 1 طن، 2 طن، 3 طن، 5 طن، 10 طن، 20 طن.

المميزات:

تصميم مضغوط، هيكل فولاذي بالكامل، سحب يدوي خفيف
قدرة الرفع البالغة 2,200 رطل أكثر من كافية لمعظم التطبيقات الصناعية
تستخدم الرافعة اليدوية تروسًا مشتركة في الحمل مما يجعل رفع الأحمال الثقيلة أمرًا سهلاً
خطافات مزورة مصممة للانحناء ببطء للتحذير من التحميل الزائد.
تم تصميمه لتلبية معايير السلامة CE

هذا المنتج متوفر لدينا في الولايات المتحدة. إذا كنتَ في الولايات المتحدة، يُمكننا توصيله إليك في أسرع وقت! بهذه الطريقة، سنوفر عليك الوقت وتكاليف الشحن.

اي ليفت رقم		2110602		2110604		2110605		2110606		2110607		2110608
الموديل		سداسي كلورو البنزين10		سداسي كلورو البنزين20		سداسي كلورو البنزين30		سداسي كلورو البنزين50		سداسي كلورو البنزين100		سداسي كلورو البنزين200
تصنيف القدرة	كجم(رطل)	1000 (2200)		2000 (4400)		3000 (6600)		5000 (11000)		10000 (22000)		20000 (44000)
ارتفاع الرفع القياسي	مم (بوصة)	2500/3000 (100/120)				3000/5000 (120/200)
اختبار الحمل	KN	12.5		25		37.5		62.5		125		250
الجهد المبذول لتقدير القدرة	N	310		320		360		400		430		430
عدد سقوطات سلسلة الحمل		1		2		2		2		4		8

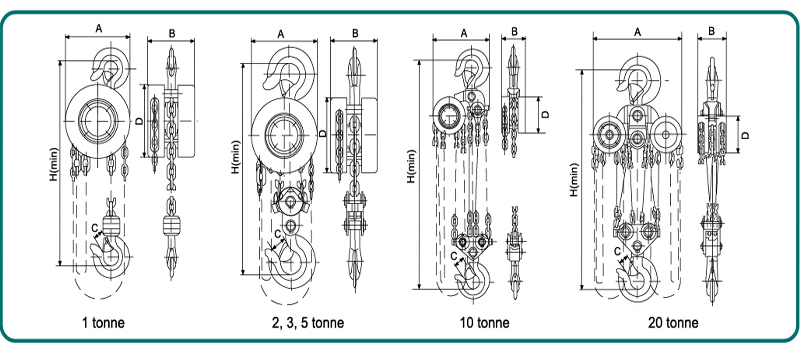

الحد الأدنى للمسافة بين الخطافات H	مم (بوصة)	300 (12)		380 (15)		470 (18.5)		600 (23.6)		730 (28.7)		1000 (40)
قطر سلسلة الحمل	مم (بوصة)	قطر 6 × 18		قطر 6 × 18		قطر 8 × 24		قطر 10 × 30		قطر 10 × 30		قطر 10 × 30
		(0.2x0.7)		(0.2x0.7)		(0.3x0.9)		(0.4x1.2)		(0.4x1.2)		(0.4x1.2)
الأبعاد	أ مم(بوصة)	142 (5.6)		142 (5.6)		178 (6.8)		210 (8.3)		358 (14.1)		580 (22.8)
	ب مم(بوصة)	130 (5.2)		130 (5.2)		139 (5.6)		162 (6.4)		162 (6.4)		189 (7.4)
	سم (بوصة)	22 (0.9)		26 (1)		32 (1.2)		44 (1.7)		50 (2)		70 (2.7)
	د مم(بوصة)	142 (5.6)		142 (5.6)		178 (6.8)		210 (8.3)		358 (14.1)		580 (22.8)
الوزن الصافي	كجم(رطل)	9.2 (20.2)	10 (22)	12 (26.4)	14 (30.8)	20.2 (44.4)	22.7 (50)	32 (70.4)	35 (77)	65 (143)	68 (150)	148 (325.6)	155 (341)
الوزن الإجمالي	كجم(رطل)	9.6 (21)	10.4 (23)	13.1 (28.8)	14.5 (31.9)	20.8 (45.8）	23.3 (51.3)	33 (72.6)	36 (79.2)	67 (147.4)	80 (176)	150 (330)	180 (396)
الوزن الإضافي لكل متر من الرفع الإضافي	(قطع)	1.65		2.5		3.7		5.2		9.6		19.2

إجراء عملية:

1. يُمنع منعًا باتًا استخدام كابل السحب الزائد.

2. يمنع منعاً باتاً العمل بقوى أخرى غير القوى العاملة.

3. قبل الاستخدام، تأكد من أن الأجزاء سليمة، وأن أجزاء ناقل الحركة وسلسلة الرفع مشحمة جيدًا، وأن حالة الخمول طبيعية.

٤. تأكد من تعليق الخطافين العلوي والسفلي قبل الرفع، ويجب تعليق سلسلة الرفع عموديًا. يجب ألا تكون هناك أي روابط ملتوية، ويجب ألا يكون إطار الخطاف السفلي للسلسلة ذات الصفين مقلوبًا.

5. يجب على المشغل الوقوف في نفس مستوى عجلة السوار لتحريك السوار، بحيث تدور عجلة السوار في اتجاه عقارب الساعة، بحيث يمكن رفع الوزن؛ عندما يتم عكس السوار، يمكن خفض الوزن ببطء.

6. عند رفع الأشياء الثقيلة، يُمنع منعًا باتًا على الموظفين القيام بأي عمل أو المشي تحت الأشياء الثقيلة لتجنب الحوادث الكبرى.

٧. أثناء عملية الرفع، سواءً ارتفع الوزن أم انخفض، يجب أن تكون القوة عند سحب السوار متساوية ولطيفة. تجنب القوة المفرطة لتجنب قفز السوار أو انكسار الحلقة.

٨. إذا وجد المُشغِّل أن قوة السحب أكبر من قوة السحب الطبيعية، فعليه التوقف عن استخدامها فورًا. يجب تجنُّب تلف الهيكل الداخلي لتجنب الحوادث.

9. بعد هبوط الجسم الثقيل بشكل آمن ومحكم، قم بإزالة الخطاف من السلسلة.

10. بعد الاستخدام، قم بمعالجته بلطف، وضعه في مكان جاف وجيد التهوية، ثم ضع زيت التشحيم عليه.
